르노삼성 QM5 차량의 에어컨 필터 교체 방법을 간단히 안내드리겠습니다.
실내 에어컨 필터는 운전석 브레이크와 가속 페달의 우측 방향 하단에 위치해 있습니다. 아래 사진에서 화살표로 표시된 방향입니다:
준비도구
T20별렌치, 10mm 복스, 필터, 헤라정도
교체 과정
- 먼저 운전석 핸들 아래의 대시보드를 살짝 탈거해주기 위해 좌측의 사이드 커버를 분리합니다.
- 연료 주유구와 엔진 보닛 레버 하단의 10mm 고정 볼트 2개를 분리합니다.

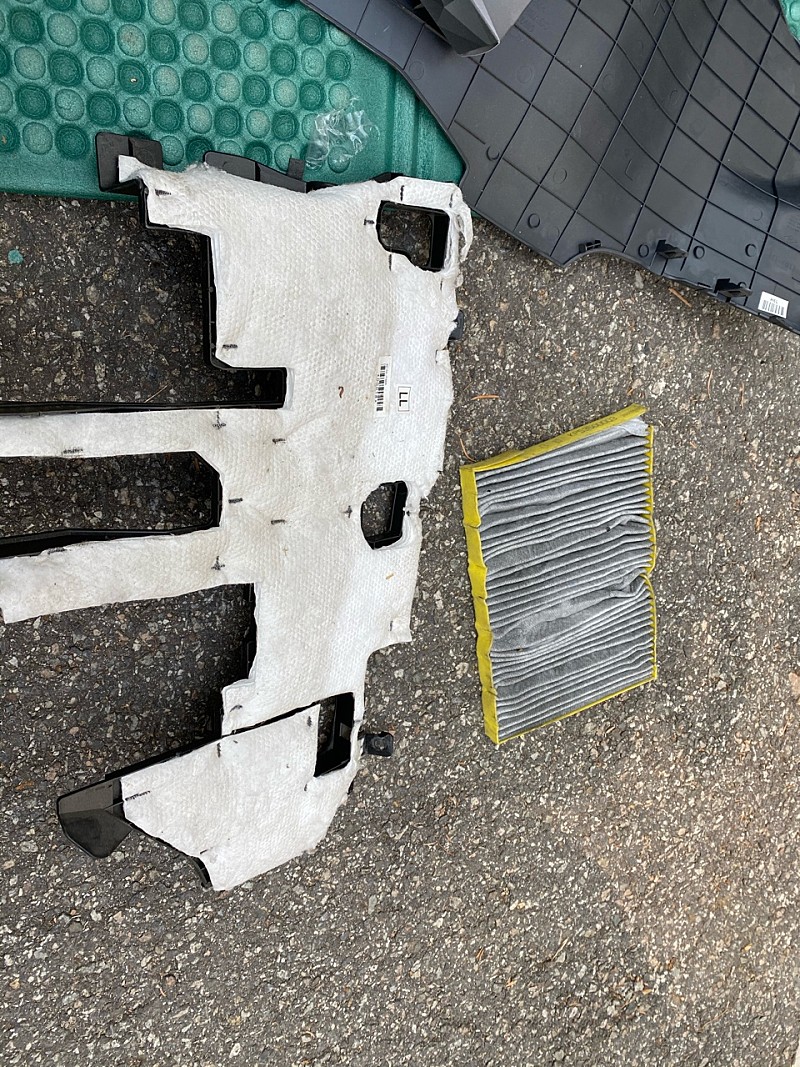

- 스크래퍼를 활용하여 조심스럽게 바깥 방향으로 제끼어 핸들 하단의 대시보드를 들어냅니다.
- 대시보드를 들어낸 후, 아래쪽 화살표 방향에 위치한 별 모양의 볼트를 분리합니다.

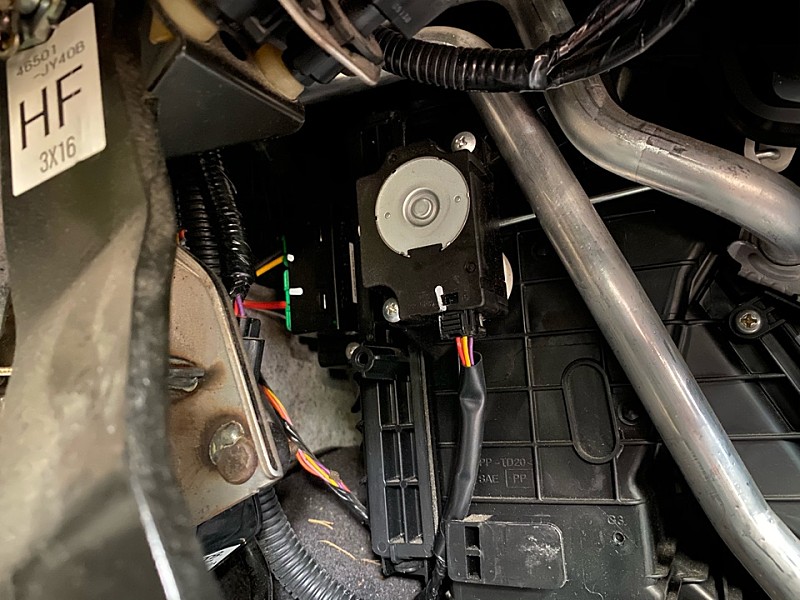

- 우측 하단의 커버를 분리하고, 가속 페달 안쪽을 보면 에어컨 필터 하우징이 보입니다. 겉의 검정색 커버를 분리해줍니다.
- 커버를 들어내면 하얀 에어컨 필터가 보입니다. 손을 요령껏 안쪽에 집어넣어서 에어컨 필터를 바깥쪽으로 끄집어냅니다.
- 필터를 빼낼 때 액추에이터에 연결된 커넥터를 먼저 탈거하고 필터를 빼냅니다.

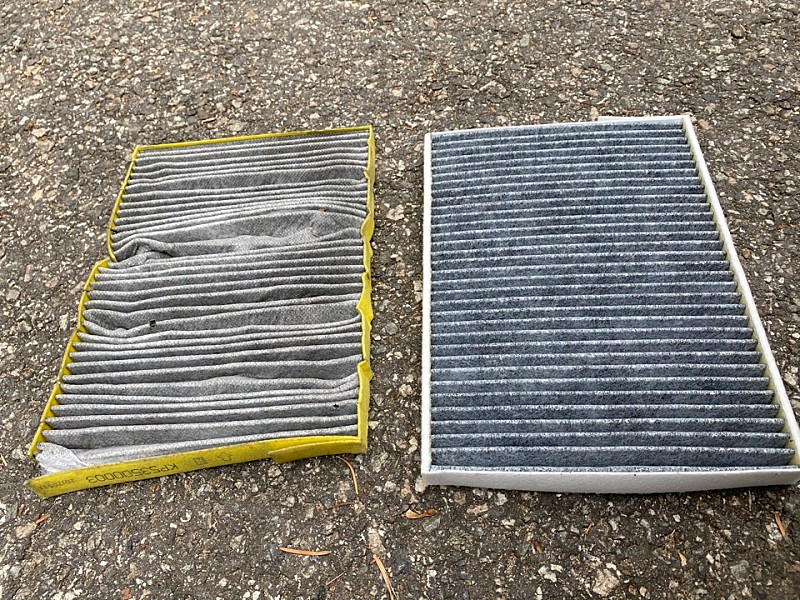

- 새 필터를 교체하면 끝입니다. 필터를 끼울 때는 하우징 구멍 크기가 협소하기 때문에 손으로 밀어넣는다고 잘 들어가지 않습니다. 필터의 양쪽 바깥 부분을 손으로 눌러주면서 하우징 안쪽으로 필터를 힘껏 밀어넣어줍니다.
- 필터 커버를 장착할 때는 커버를 위쪽부터 맞추어 넣어주고 아래 부분을 맞추어 줍니다.
- 커버 조립을 마친 후 액추에이터 고정 십자 나사를 다시 조여주어 조립을 마무리합니다.
영상 참고
https://youtu.be/JmVqsTVyOGo?si=JW2oNxXQPuOsdVOj
교체 후기 및 팁
- 별렌치를 접이식 세트 구입했는데, 이게 안 좋네요. 그냥 t20 짜리 힘 좋은 드라이버형식으로 된 것 강추합니다.
- 소켓렌치가 있는데 10미리 스페너면 되겠지 하고 안 가져갔는데 이건 너무 힘듭니다. 역시 작업은 공구가 다한다는 사실
- 처음 커버 분리하려고 잭 빼다 보니 왼쪽아래 버튼 4개 중 3번째가 눌러주는 부분이 안 닿아서 안 빠지고 오른쪽의 호스 같은 게 안 빠졌는데. 호스는 힘줘서 빼면 빠지는 거였고, 결국에는 다 빼지 말고 아래 별나사 2개만 빼고 그냥 다시 걸어두고 작업하면 됩니다.
- 순정은 화살표 방향이 앞으로 FR을 가리키고, air flow 화살표 방향이 있는 필터라면 순정과 반대방향으로. 그러니까 앞에서 뒤로 하면 됩니다.
